Cargador y descargador de biselado

Detalles

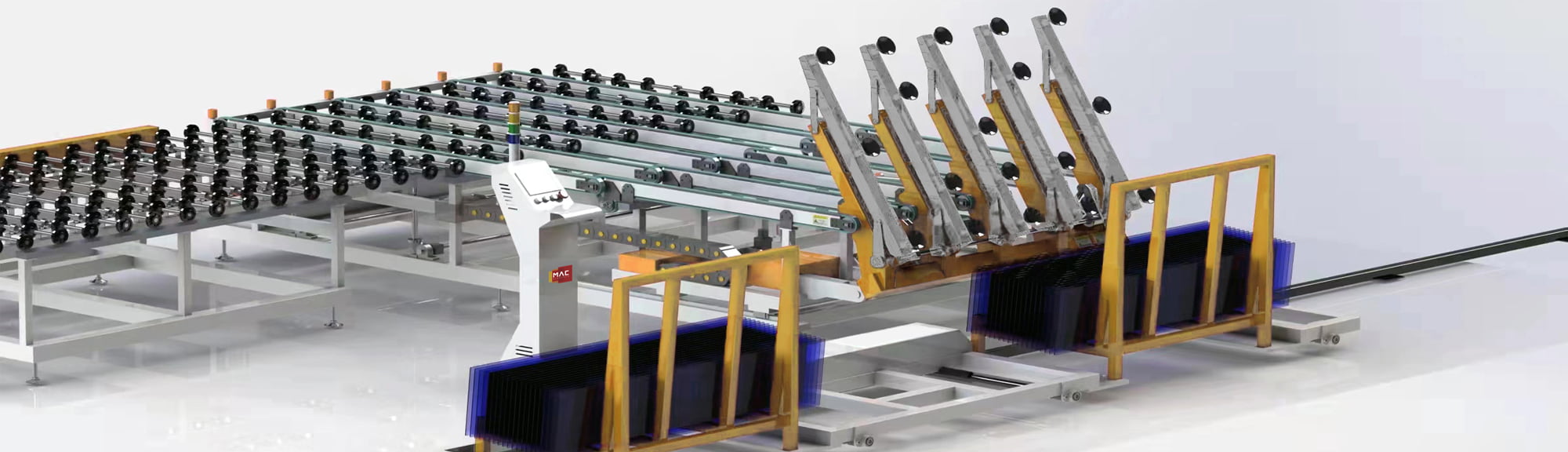

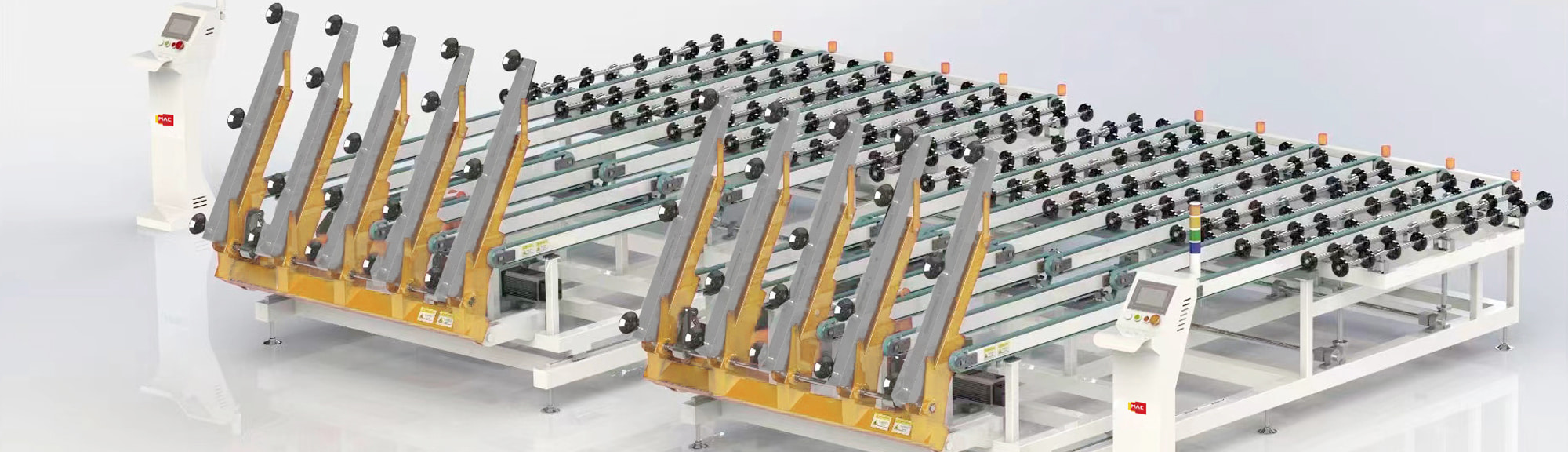

Este tipo de sistema de carga/descarga automática se utiliza comúnmente en estaciones de rebaje, perforación y otros procesos previos. Es caracterizado por su alta velocidad, flexibilidad y confiabilidad. La máquina completa consta de una cinta transportadora de posicionamiento, un brazo móvil y ventosas, sistema de control HMI y PLC.

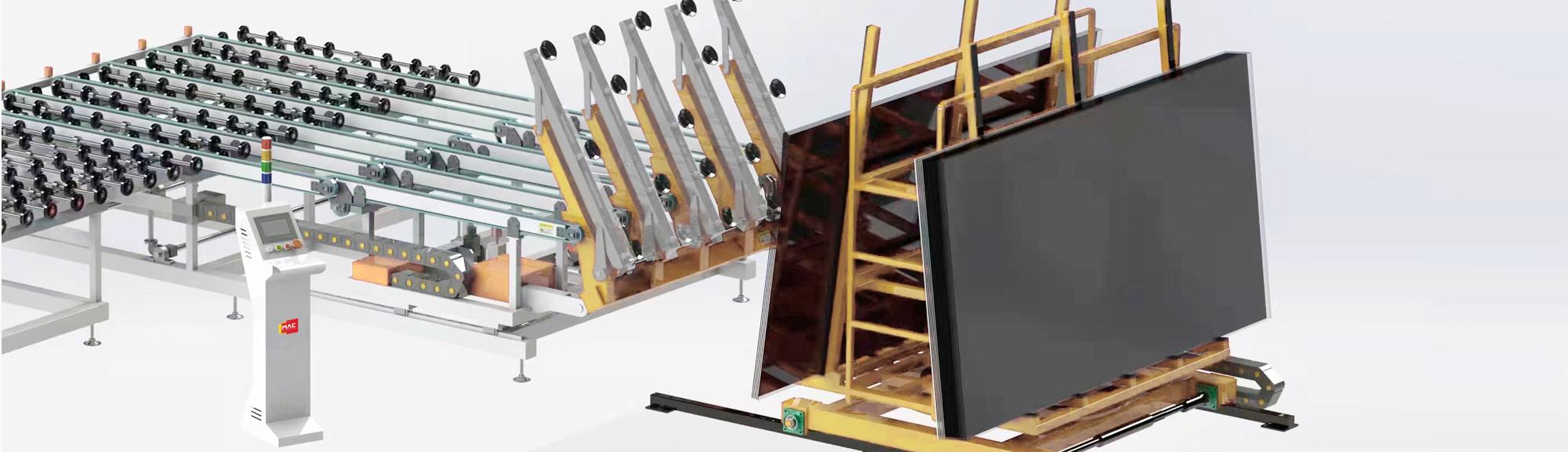

Según el diseño de toda la línea, la ubicación de apilamiento de vidrio puede ser recta o de 90 grados con respecto a la línea. Dependiendo de las diferentes solicitudes de procesamiento, las estaciones de apilamiento pueden ser simples o múltiples. Es un accesorio efectivo para la automatización completa de la línea.

Las mesas de carga y descarga utilizan un motor servo como sistema de impulsión y todos los motores tienen velocidades continuamente variables, la velocidad de transferencia es de 2-35m/min; El ciclo de carga y descarga es de aproximadamente 20-40S.

Adopta un sistema de control de bucle cerrado completo para un posicionamiento preciso de la máquina y un sistema de funcionamiento estable.

control digital de 4 ejes con posicionamiento preciso y flexibilidad rápida; Todas las velocidades pueden ajustarse según la velocidad de la línea de producción.

Super HMI monitorea el estado de funcionamiento del equipo y los parámetros del sistema; Puede establecer datos según diferentes alturas y ángulos de la rejilla de vidrio y también preestablecer o registrar el turno actual de producción.

Sistema de bomba de vacío: bomba de vacío rotativa mono-bloque de alta eficiencia.

Destacados

La tabla automática de carga y descarga del eje Y utiliza un motor servo, la transferencia y el brazo inclinable de la ventosa utilizan motores de alta gama con inversor como fuente de impulsión; Lo cual garantizará un funcionamiento suave y libre de vibraciones.

Posicionamiento preciso y flexibilidad rápida.

Cada ventosa se puede controlar individualmente.

Conexión libre con máquina de biselado doble y lavadora.

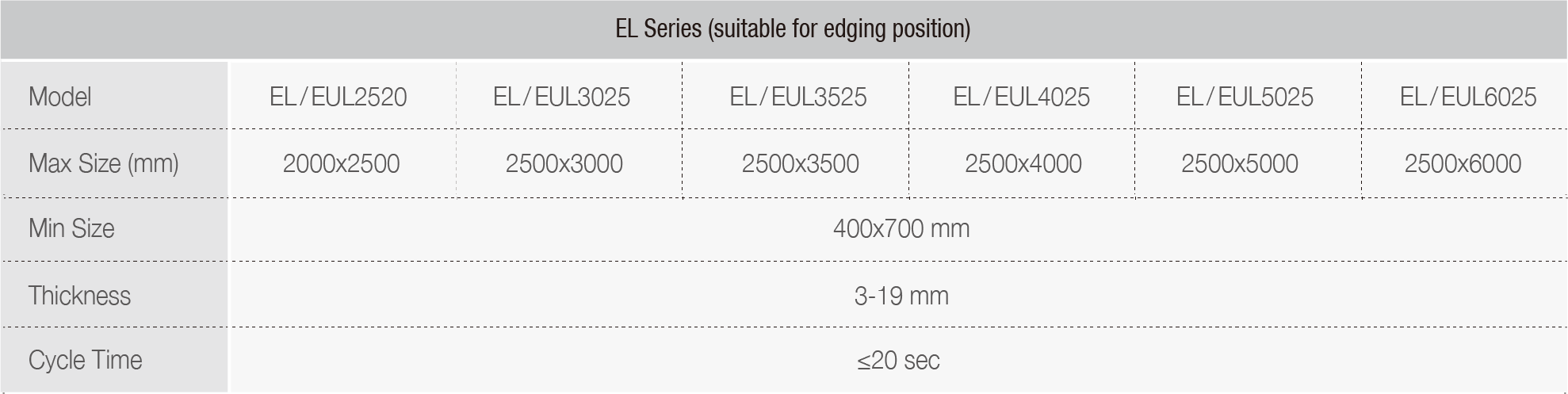

Datos técnicos
